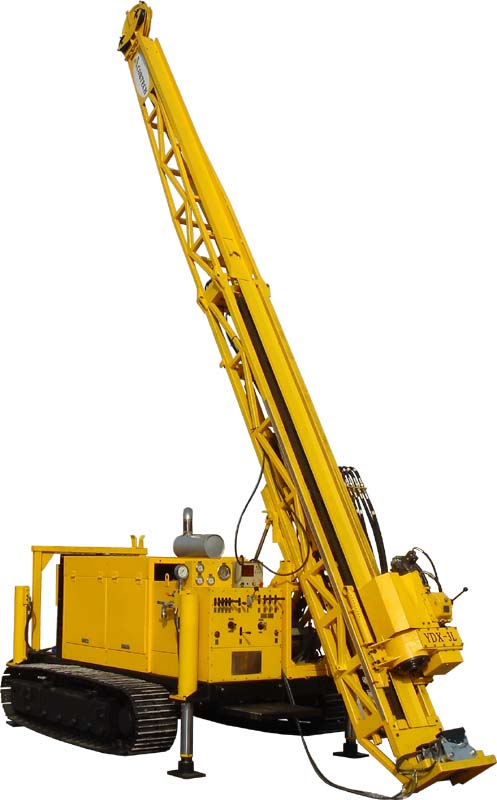

Модель CSD1300L
Модель CSD1300L
Буровая установка модели CSD1300L специально спроектирована для выполнения работ по бурению и отбору керна из месторождений твердых полезных ископаемых, применяется для алмазного бурения с канатным отбором керна и многих других методов буровой разведки. Ведущий механизм включает в себя гусеничную базу (раму), дизель-мотор; гидравлическую систему, систему управления, буровую вышку, ведущую лебедку, вспомогательную лебедку, динамическую головку-бур, система подачи динамической головки, а также прижим входного отверстия скважины. Все узлы буровой установки модели CSD1300L работают от гидропривода, установка имеет высокую точность контроля рабочего процесса, удобна, легко передвигается, гусеничная передвижная система значительно облегчила процесс передвижения установки в полевых условиях.
Основные особенности буровой установки модели CSD1300L:
1. Была спроектирована, опираясь на передовые мировые концепции проектирования колонковых (керновых) буровых установок и с учетом фактической обстановки в отрасли буровой разведки. Практическое применение функций всесторонне.
2. Наличие гусеничной системы с возможностью переключения скоростей делает значительно более удобным передвижение оборудования.
3. Буровая машина оснащена 4-хступенчатой ручной коробкой передач и гидромотором. Скорость вращения в пределах 0 – 1200, регулируется безступенчато, широкий диапазон скоростей, большой крутящий момент. Это выгодный выбор при многих видах разведочного бурения, главным образом при алмазном бурении, предъявляющих особые условия к скорости вращения.
4. Диаметр сквозного отверстия динамической головки буровой машины cпроектирован размером 117 мм, сменный зажим прижимного механизма входного отверстия скважины может использоваться для проведения буровых работ различного диаметра скважин, соответствующих китайским или зарубежным стандартам.
5. Расстояние подачи буровой установки 3.5м, это снижает время вспомогательной работы, повышает эффективность буровых работ, а также снижает уровень возникновения аварий в скважине.
6. Буровая вышка может скользя непосредственно опираться на поверхность земли (грунта), это значительно усиливает стабильность буровой машины.
7. Выносные опоры рамы (поддона) оснащены независимыми гидроцилиндрами, регулирование их удобно и экономично.
8. Управление подачей может осуществлять бурение с повышением давления, бурение с уменьшением давления, измерение веса, ускоренный подъем и др.
9. При проектировании буровых установок во множестве используются стандартные детали, общераспространенные детали и узлы, такие как лебедка, элементы гидравлической системы, фильтр, различные пружины и т.д., что позволяет повысить уровень стандартизации и унификации буровой установки, благоприятно сказывается на организации производства, снижении себестоимости, удобстве управления.
10. Оснащена полным набором измерительных приборов, удобно вести наблюдение за функционированием оборудования и обстановкой внутри скважины в режиме реального времени.
11. Все узлы буровой установки рационально скомпонованы, она имеет привлекательный внешний вид.
12. Оборудование оснащено гидроприжимом, гидроприводным грязевым насосом и мешалкой буровой грязи. В процессе бурения нет необходимости в какой-либо другой вспомогательной движущей силе или оборудовании.
13. Ключевые узлы, такие как гидронасос, мотор, контрольный клапан и др., применяются импортные, широко известных марок. Точность работы узлов и надежность оборудования очень высоки.
14. Сотрудники команды послепродажного обслуживания имеют богатый опыт, все детали оборудования всегда имеются в наличии, что обеспечивает бесперебойную эксплуатацию оборудования.
15. Ведущие разработчики оборудования постоянно обращают внимание на рабочее состояние оборудования, проводятся исправления буровой установки в соответствии с замечаниями или особыми требованиями потребителя.
Основные технические параметры:
Буровая способность (справка) | |
Внешний диаметр буровой штанги, мм |
Глубина бурения, м |
BQ |
1,300 |
NQ |
1,000 |
HQ |
700 |
PQ |
400 |
Гусеничная база (рама) | |
расстояние между осями гусеничной базы |
2,260 мм |
высота гусениц |
600 мм |
ширина гусеничного полотна |
400 мм |
макс.скорость передвижения |
2 км/ч |
макс. угол наклона поверхности земли |
30 градусов |
Габаритные размеры буровой установки | |
высота |
2,410 мм |
длина |
5,200 мм |
ширина |
2,340 мм |
Энергосистема | |
Модель |
Дизель--мотор «Камминс» 6BTA, |
Объем цилиндра |
5.9 л |
Количество цилиндров |
6 вертикальных |
Тип |
с турбонаддувом |
Способ охлаждения |
водяное |
Мощность |
132КВт / 2,500 об/мин |
Гидравлическая система | |
(основной сдвоенный насос, основной клапан, главный мотор и др. производства Италия) | |
Номинальное рабочее давление |
25 МПа |
Способ охлаждения |
воздушное |
Динамическая головка | |
Тип привода |
Гидравлический |
Максимальный крутящий момент |
506-4,257 Н*м |
Макс.диаметр сквозного отверстия динамич. головки |
117 мм |
коробка передач |
4-хступенчатая ручная |
Интервалы скорости вращения: | |
Первая передача 138 - 190 об/мин | |
Вторая передача 277 - 378 об/мин | |
Третья передача 495 - 675 об/мин | |
Четвертая передача 866 - 1200 об/мин | |
Главная лебёдка (производства США) | |
Тип привода |
Гидравилический |
Подъёмная сила |
5,500 кг (в состоянии полной размотки троса) |
Скорость подъёма |
51 м/мин (в состоянии полной размотки троса) |
Стальной трос |
16 мм. |
Длина троса |
30 м. |
Лебедка канатного извлечения керна | |
Тип привода |
Гидравлический |
Подъемная сила |
1,100 кг (в состоянии полной размотки троса) |
Скорость подъёма |
110 м/мин (в состоянии полной размотки троса) |
Стальной трос |
5 мм |
Длина троса |
1,500 м |
Мачта | |
Мачта скользящего типа | |
Состоит из двух частей - верхней и нижней мачты (среднюю часть можно демонтировать для удобства транспортировки) | |
Общая длина мачты |
9 м |
Способ подъема и спуска |
гидроприводной |
Максимальный угол наклона бурения |
45 градусов |
Подающее усилие |
5,000 кг |
Вытягивающее усилие |
1,5000 кг |
Расстояние подачи |
3,500 мм |
Расстояние скольжения мачты |
1,000 мм |
Патрон динамической головки | |
Стартстопного (контактно-разрывного) типа |
гидравлический патрон обычно закрытого типа, прижимание с помощью пружины, разжимание с помощью гидравлики |
Макс.диаметр сквозного отверстия динамич.головки |
117 мм |
Грязевой насос | |
Модель |
BW160/10 |
Макс.производительность |
160 л/мин |
Макс.давление |
10 MPA |
Общий вес |
6,500 кг |
